Ключови структурни характеристики на нашата 5-осна водоструйна резачка
В допълнение към основните конфигурации, споменати по-горе, ние можем също да предоставим различни персонализирани опции, базирани на вашите производствени нужди.
Задвижваща система
Нашата 5-осна водоструйна резачка е оборудвана с вносни основни компоненти, които се отличават с отлична безопасност и дълготрайна издръжливост. Той създава налягане на водата и доставя непрекъснат воден поток, който след това се превръща в свръхзвукова водна струя в режещата глава. Неговото максимално изходно налягане достига до 400 MPa (4137 bar / 60 000 psi) с устойчиво налягане на рязане до 380 MPa (3800 bar / 55 000 psi).
Автоматична система за подаване на абразив
Нашата автоматична система за подаване на абразив осигурява непрекъснато и стабилно снабдяване с абразивни материали с прецизен контрол върху скоростта на потока на абразив. Той използва сгъстен въздух за доставяне на абразиви към режещата глава и е свързан с CNC системата, която автоматично регулира дозировката на абразива въз основа на дебелината на материала, ъгъла на рязане и скоростта на рязане.

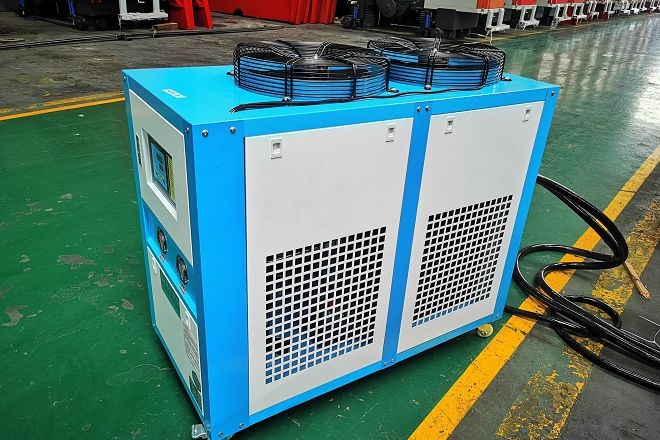

Индустриален охладител-с въздушно охлаждане
Този промишлен охладител с въздушно{0}}охлаждане е оборудван с високоефективен-компресор с мощност 6HP, осигуряващ капацитет на охлаждане от 150 000 kcal/час. С работен температурен диапазон от 5–35 градуса, той осигурява стабилен термичен контрол за помпата за високо-налягане и критичните компоненти по време на непрекъснато 5-осно рязане с водна струя. А интегрираната циркулационна помпа от 0,75 kW и компактният дизайн „всичко в едно“ осигуряват ефективно разсейване на топлината без необходимост от външна охлаждаща инфраструктура.

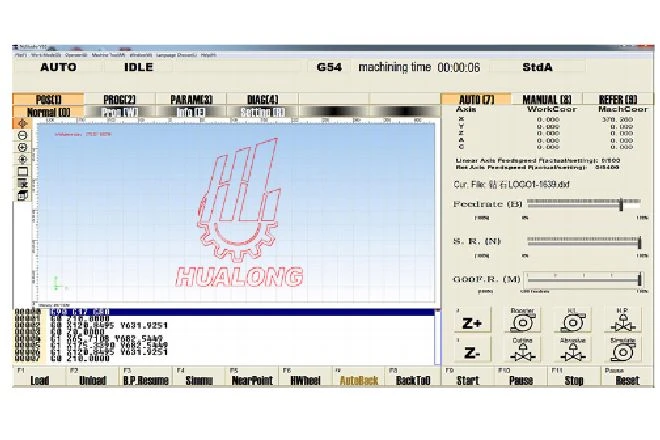

Софтуер за водна струя
Софтуерът Water Jet е основният софтуер за CNC управление за нашите машини за водно рязане. Той разполага с импортиране и редактиране на CAD/CAM графики, генериране на пътя на рязане, управление на параметрите на рязане и др. Той преобразува 2D или 3D контури от CAD чертежи в 5-осни команди за движение и поддържа сложни процеси на обработка като скосено рязане, скосяване и 3D контурно рязане. Той също така показва състоянието на режещата глава, налягането, скоростта и абразивния поток в реално време.
Vision-базирана система за рязане с ЦПУ
Нашата машина за рязане с 5-оси е оборудвана с 20-мегапикселова камера, усъвършенствани алгоритми за визуализация и технология за напасване на контура с висока точност. Това решение за улавяне на визуални контури е напълно интегрирано в CNC системата, позволявайки автоматично разпознаване, генериране на траектория и рязане без ръчно програмиране. Освен това, след като изображението бъде заснето, машината незабавно извършва високо прецизно рязане, подобрявайки автоматизацията, ефективността и точността на рязане.

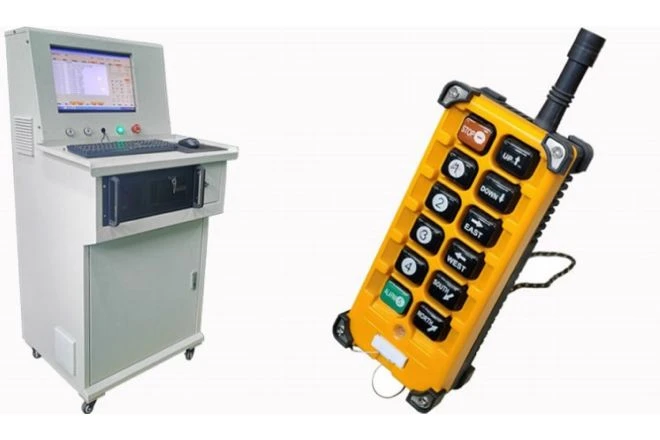

Подвижна операторска станция
Нашата мобилна операционна конзола е оборудвана с NcStudio V10 CNC система, 19--инчов LCD дисплей, интерфейс на помпата, клавиатура и мишка. Той поддържа G-code, PLT и DXF файлове, генерирани от UG, Mastercam, Casmate, Art Cam, AutoCAD и CorelDraw. Той също така позволява регулиране в реално време на пътеките и параметрите на рязане, осигурявайки безпроблемна CAD/CAM интеграция.
